Вопрос 1: Проектирование. Стадии проектирование. Стандарты, описывающие проектирование. Модели проектирования (каскадная, V-модель, спиральная, альтернативные модели).
Проектирование — процесс составления описания, необходимого для создания в заданных условиях еще не существующего объекта, на основе первичного описания этого объекта и (или) алгоритма его функционирования.
Стадии проектирования
- предпроектные исследования;
- разработка технического задания;
- разработка технического предложения (Техническое предложение - совокупность проектных КД, которые должны содержать технические и технико-экономические обоснования целесообразности разработки документации изделия на основании анализа ТЗ и различных вариантов возможных решений изделий, сравнительной оценки решений с учетом конструктивных и эксплуатационных особенностей разрабатываемого и существующих изделий, а также патентные исследования);
- разработка эскизногой проекта (Эскизный проект - совокупность проектных КД, которые должны содержать принципиальные конструктивные решения, дающие общее представление о назначении, об устройстве, принципе работы и габаритных размерах разрабатываемого изделия, а также данные, определяющие его основные параметры);
- разработка технического проекта (Технический проект - совокупность проектных КД, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей КД.);
- разработка рабочего проекта;
- изготовление;
- отладка, испытания.

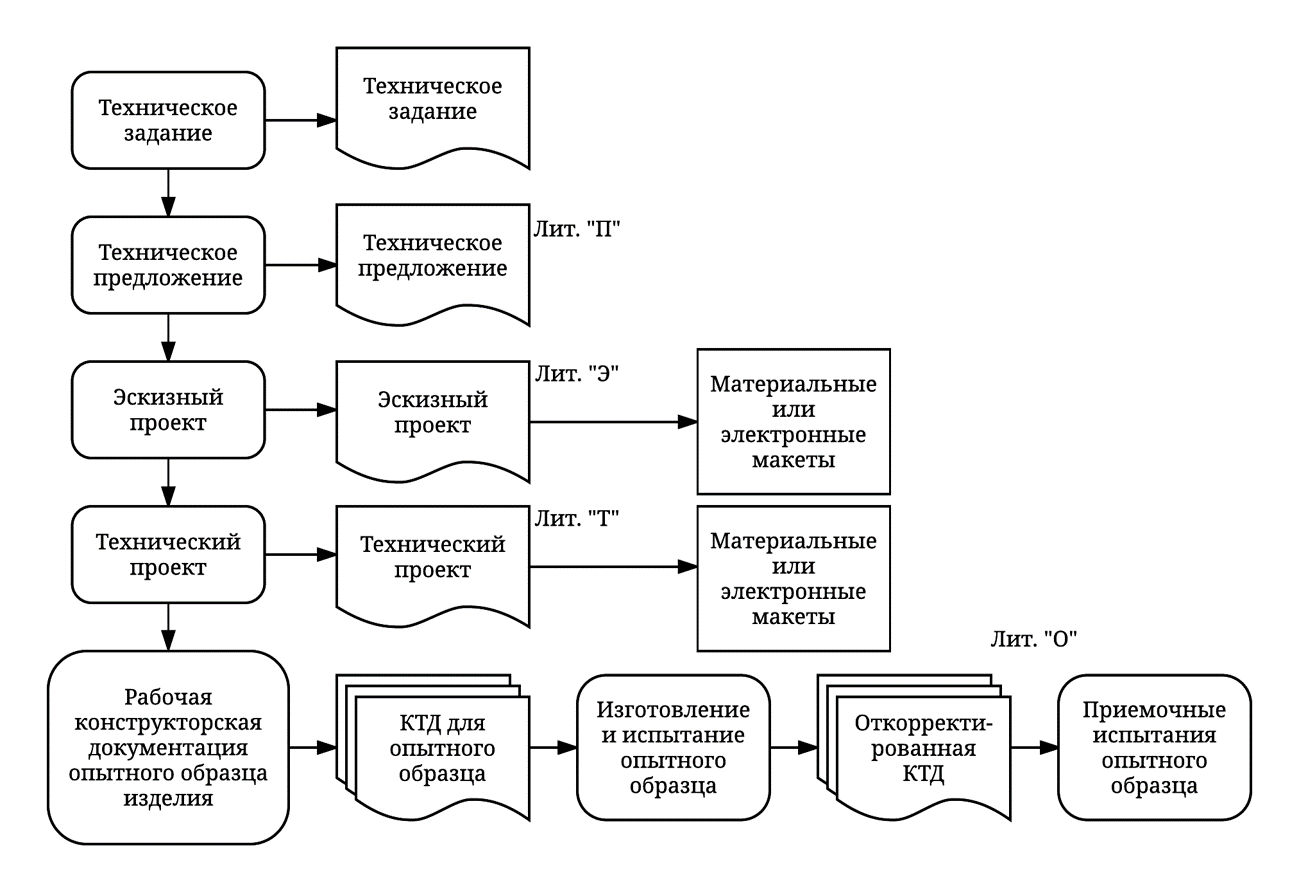

Стадии проектирования согласно ГОСТ 2.103-68 КД - конструкторская документация
Стандарты, описывающие проектирование
Согласно ГОСТ 2.103-68
Модели проектирования (каскадная, V-модель, спиральная, альтернативные модели)

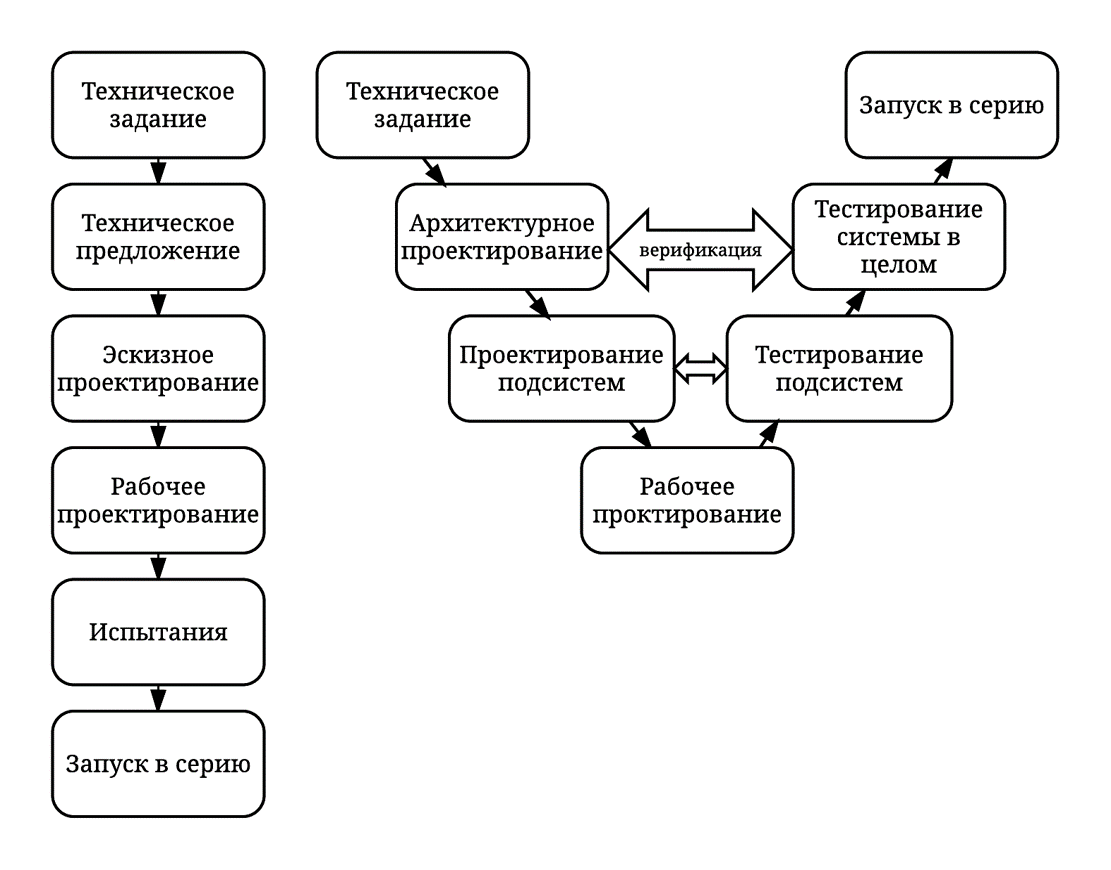

Каскадная модель (слева) и V модель (справа)

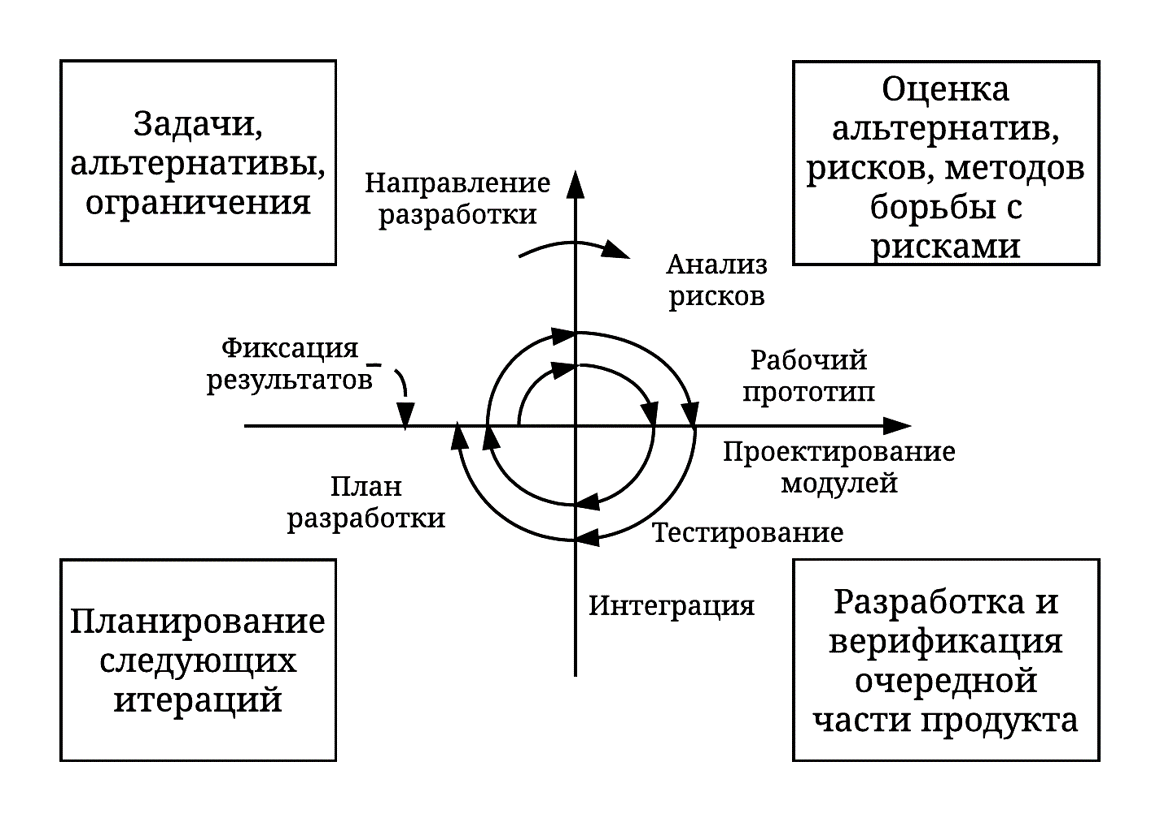

Спиральная модель
Параллельное проектирование
